光伏發電站逆變器的結構及工作原理

作者：景能電力　時間：2025-02-05 13:46:20 點擊量：0

　　新能源在生產和生活中扮演著越來越重要的角色。光伏發電站是重點推廣的新能源發電方式。很多人不清楚此種電站的組成，其實它的結構很簡單，主要就是光伏電池組件、支架、交流配電柜及輔助設備。逆變器是其核心設備之一，它在電站中起到什么作用呢？本身又是怎樣的結構呢？它的工作原理又是怎樣的呢？

　　逆變器的結構

　　逆變器的結構大致可以分為三個部分：輸入處(DC端)、輸出處(AC端)以及控制系統。其中輸入處主要包括光伏組件和電池匯(電感、電容和電阻等)。

　　輸出處主要包括連接電網的高壓邊和負載的低壓邊，確保交流電能夠正常地輸入到電網上或者負載上?？刂葡到y(tǒng)則是控制逆變器的自動運行，保護系統和管理通信等任務的核心區域。

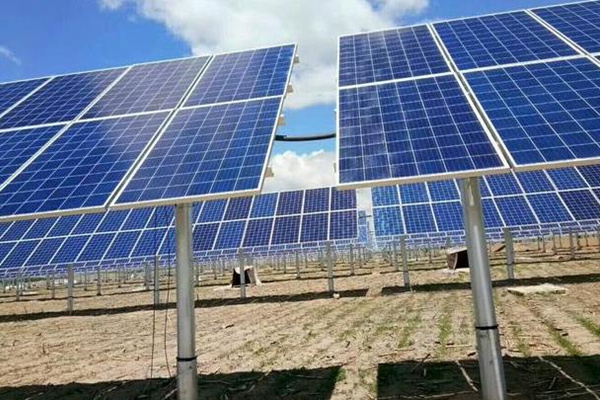

光伏發電站逆變器的結構及工作原理圖1

　　逆變器的工作原理

　　太陽能電池板會將太陽能轉化為直流電，在逆變器的DC端輸入到逆變器之中，逆變器會將這一直流電轉化為交流電。

　　具體來說，逆變器的工作原理可以描述如下：在輸入電路(DC端)中，太陽光線會打在光伏組件上，將光能轉化為電能，形成一個電流。

　　這個電流被輸入到逆變器中，逆變器會根據電池匯的數值——即DC端的電壓和電流——計算出輸出交流電的數值——即AC端的電壓和電流。

　　逆變器—交流變壓器的效應。逆變器中也加入了交流變壓器，將逆變器所輸出的交流電經過變壓器，調整電壓等參數，使得交流電更適合于輸入到電網上。交流變壓器的作用在于光滑輸出的交流電，并將它們的頻率從50Hz(歐洲)或60Hz(北美)轉換為相應電網所需要的頻率，以達到匹配電網的目的。

　　作用

　　逆變器是光伏發電系統中極其重要的一個組件，其功能是將由太陽能光組件所產生的直流電(DC)轉換成為交流電(AC)輸出，以便用于市電或交流用電器設備，具有以下幾個作用：

　　1、優化能量收集：逆變器根據光伏組件的表現優化能量收集，找到功率點MA，并拖到功率曲線上的峰值。

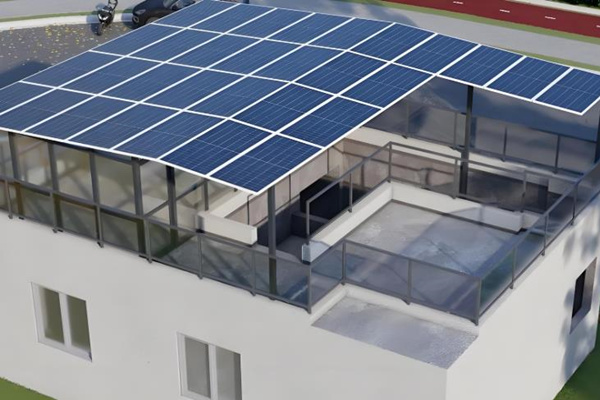

光伏發電站逆變器的結構及工作原理圖1
